DP200/ DP100
Typy pásů dle okrajů
DP200-O / DP100-O ohyb dovnitř

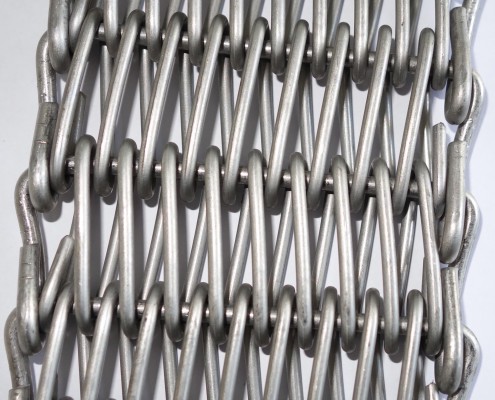

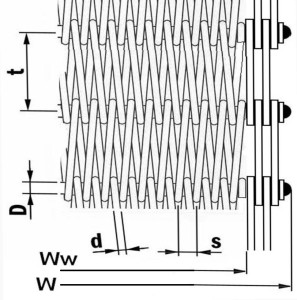

DP200 okraj zesílený sponkami

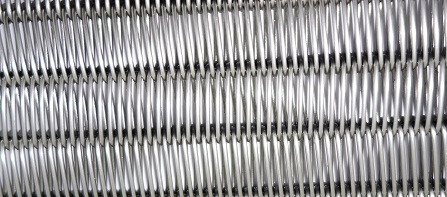

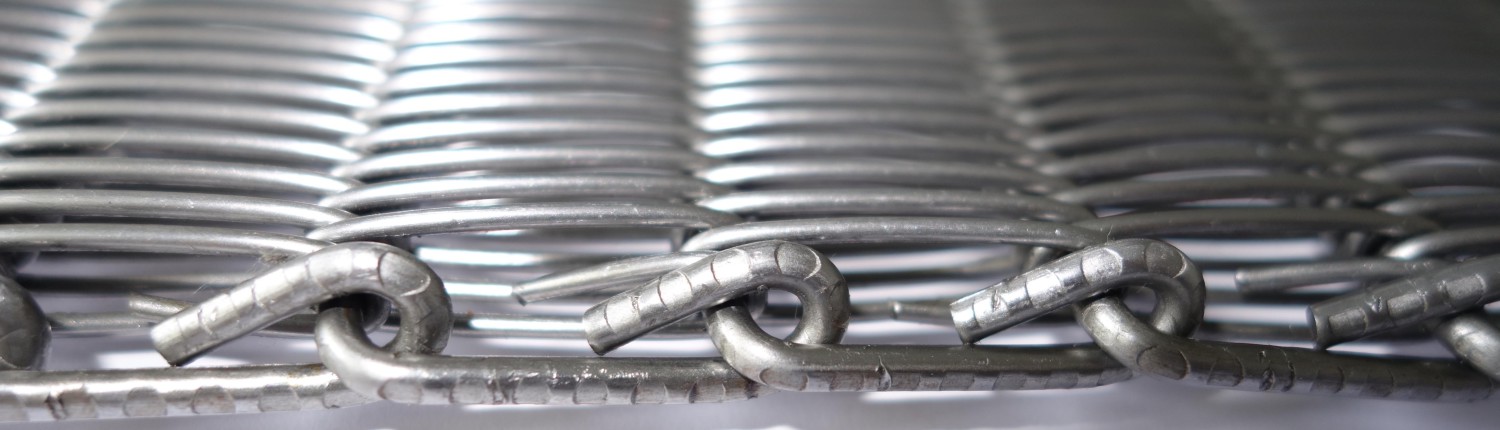

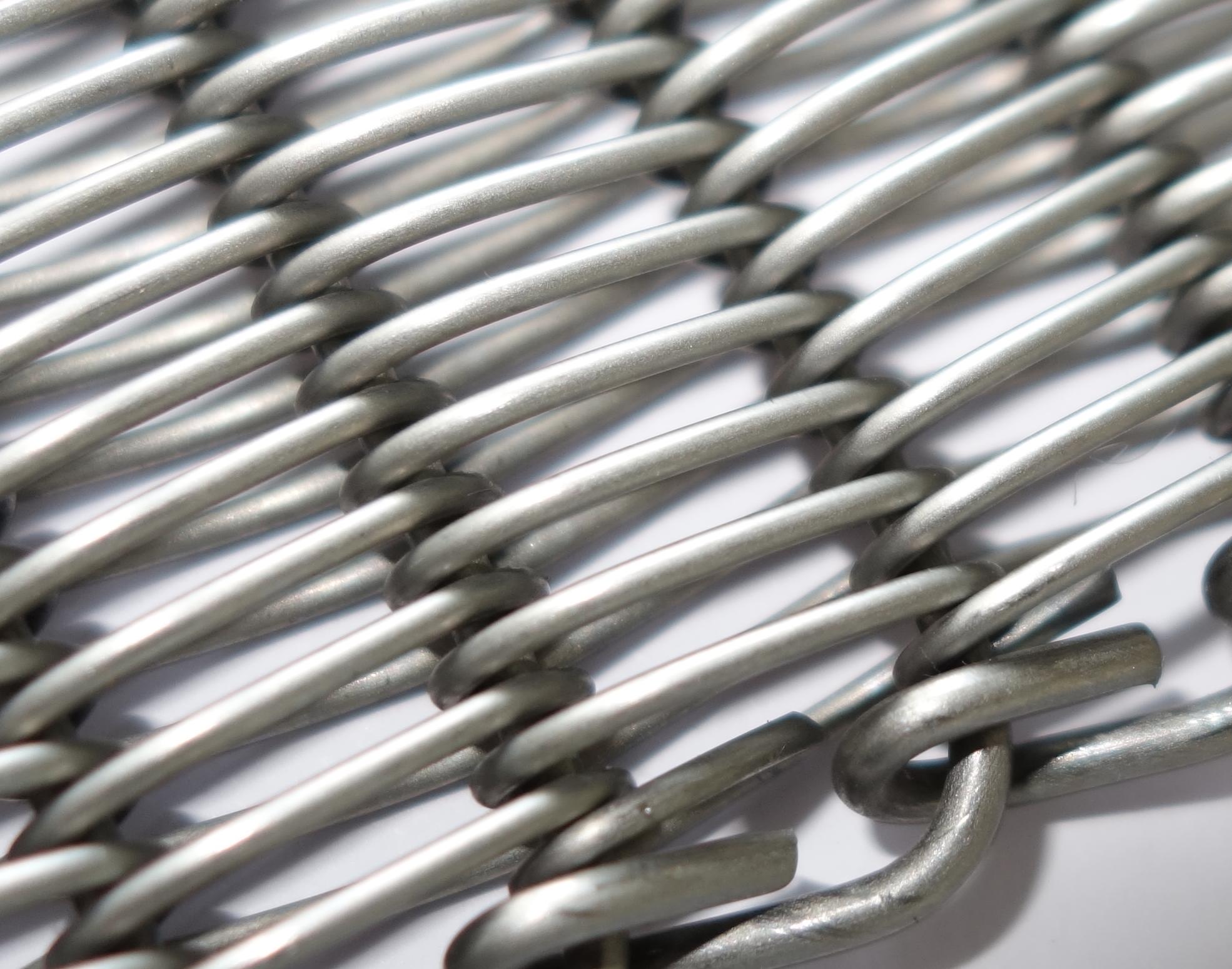

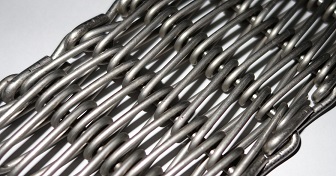

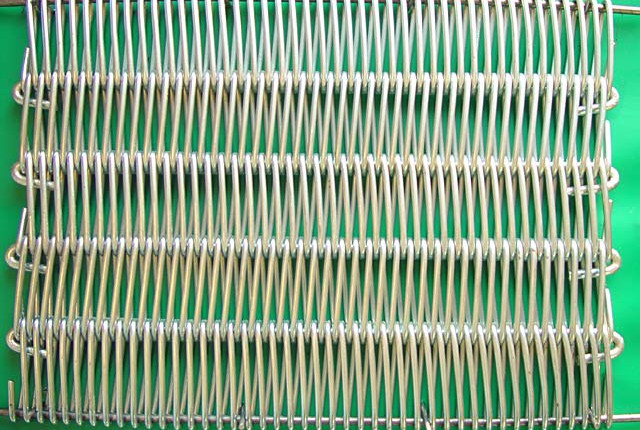

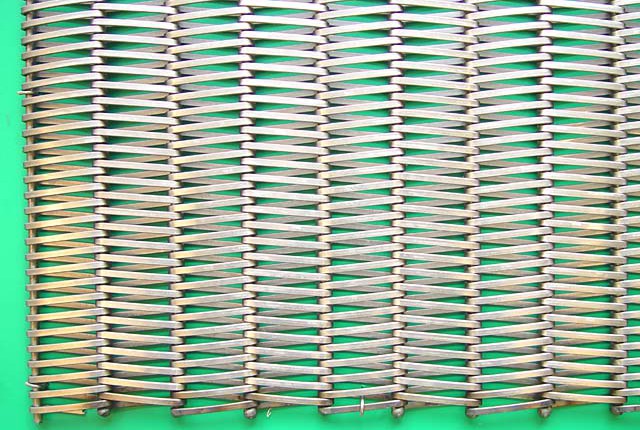

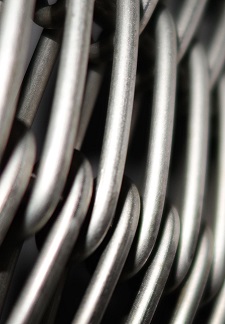

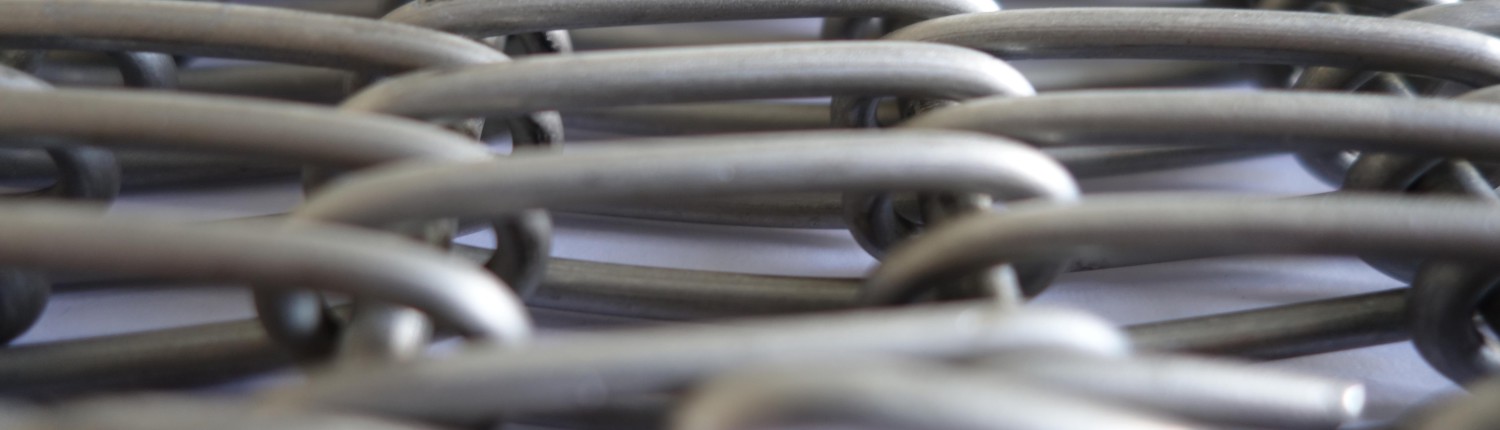

Pás se skládá z hustě navinutých spirál střídavě s levou a pravou orientací. Spirály jsou zhotoveny z drátu kruhového průřezu – DP200 nebo z drátu plochého – DP100. Spojovací příčné hůlky jsou rovné, případně upravené rýhováním. Hustotu vinutí lépe jak parametr s určuje počet závitů na jednotku šířky pásu.
| s | stoupání závitů spirál |
|---|---|
| z | počet závitů na jednotku šířky pásu |
| t | rozteč spojovacích hůlek |
| d / a×b | průměr / profil drátu spirály |
| ⌀ D | průměr spojovací hůlky |
Typy pásů dle okrajů
Další možností u tohoto typu pásu je zajištění okrajů. Smyčky, případně i konce spirál, jsou podle druhu materiálu zajištěny várem nebo pájením.
DP200-R / DP100-R smyčka
DP-200-K svár kulička

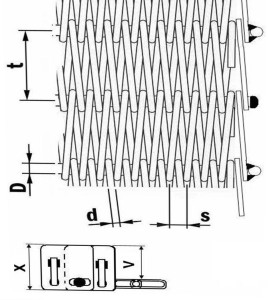

DP200 s bočnicemi
1
2
1
spirály
2
Spojovací příčná hůlka
